Factory Direct Split Crane klimaanlegg

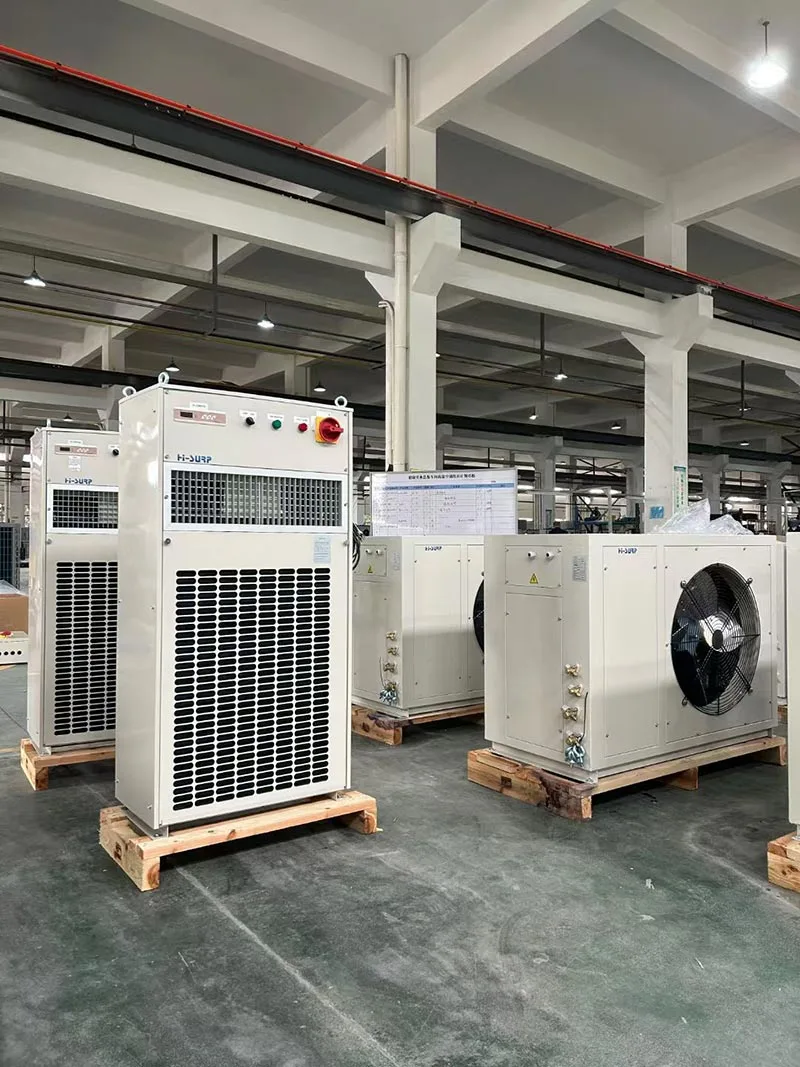

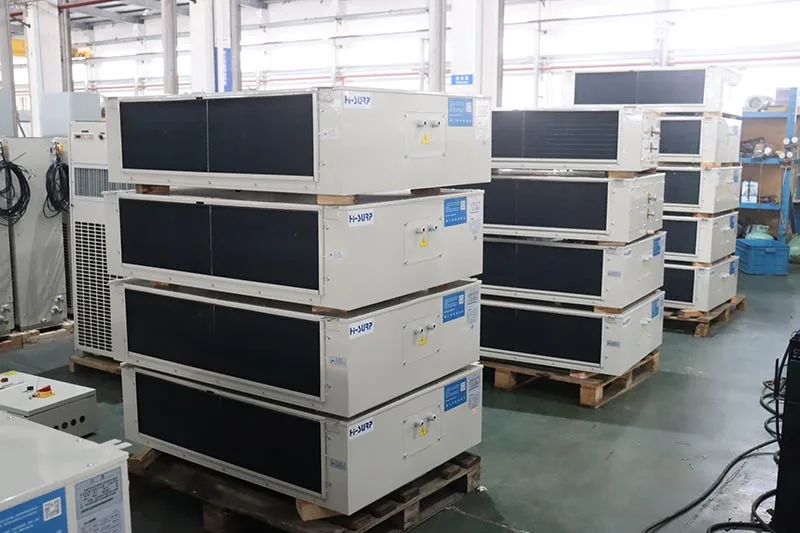

Typer Split Crane klimaanlegg?

Det finnes tre typer HISURP klimaanlegg med delt kran:

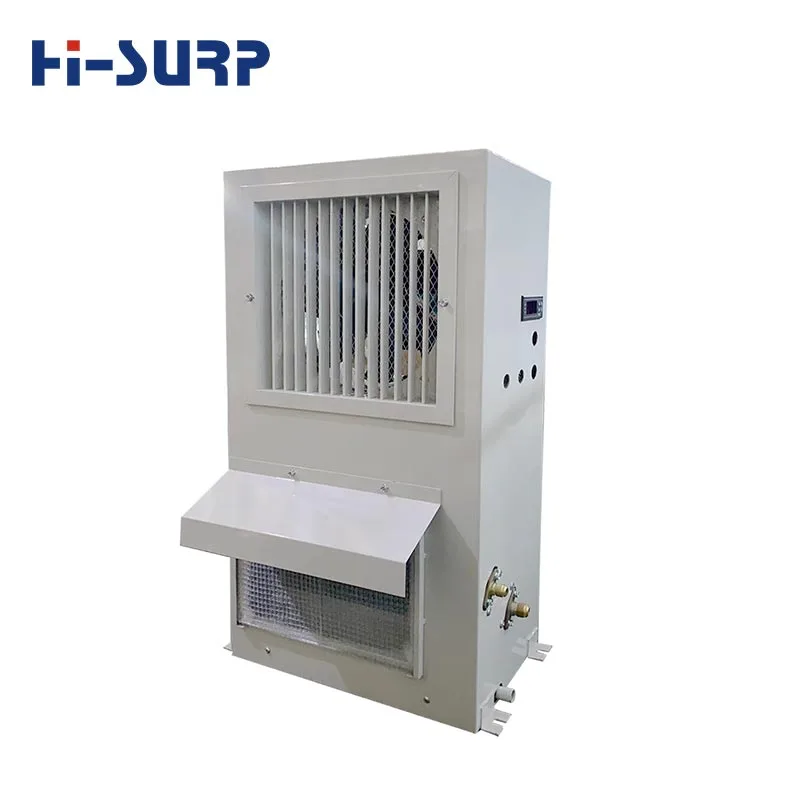

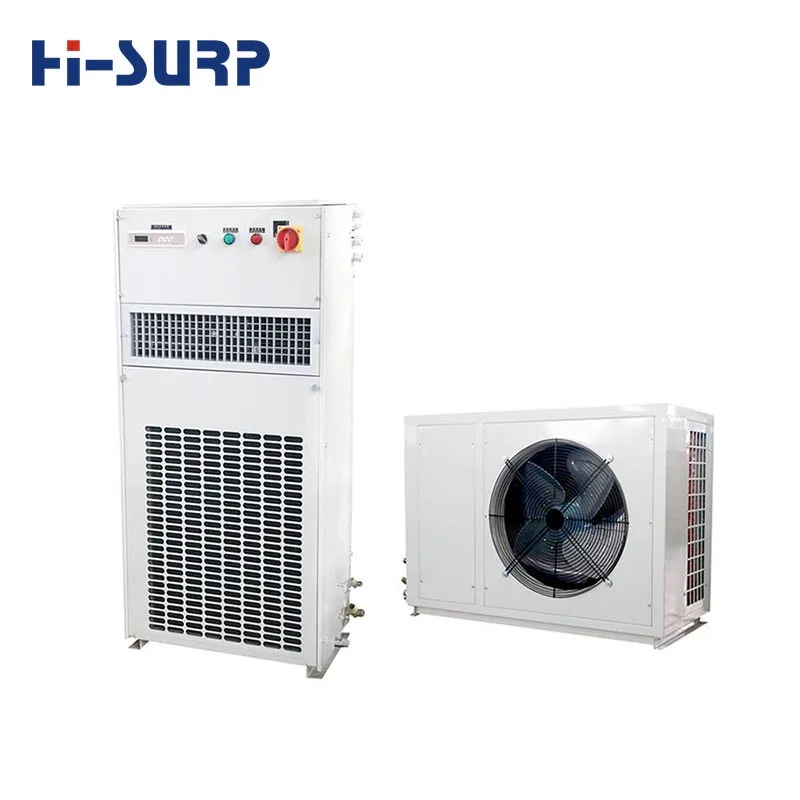

For klimaanlegg med delte gulvstående kraner,HISURPhar B-serien, egnet for hytter med tilstrekkelig gulvplass.

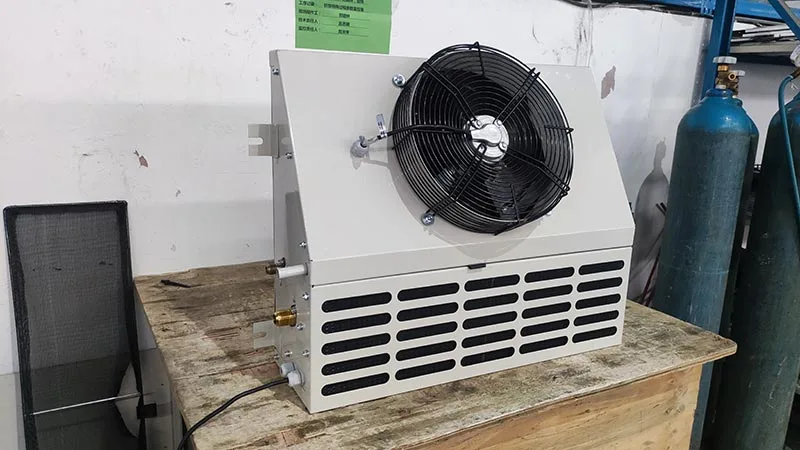

For delte veggmonterte kranklimaanlegg har HISURP BD/BG-serien, lignende utseende, med en skrå overflate og kompakt størrelse. Spesiell oppmerksomhet kreves for BG/BD-installasjon (på grunn av de forskjellige posisjonene til dryppskålene; fordamping av kjølemediet kan forårsake kondens).

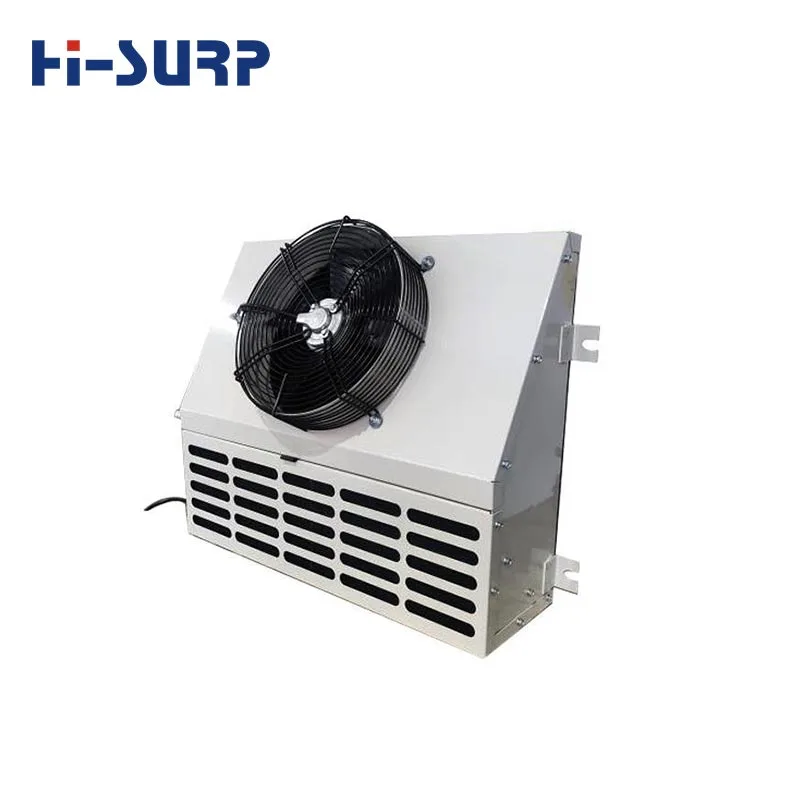

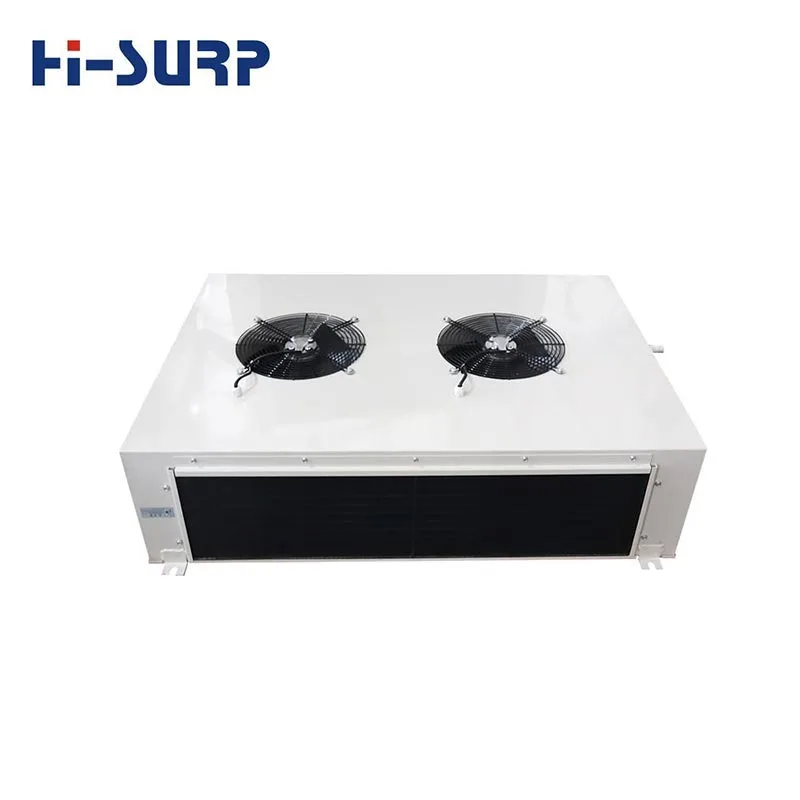

For luftkondisjoneringer med delt takkran har HISURP BX-serien, som typisk er plassert i midten av taket, med luftuttak i bunnen og returluft på for- og baksiden.

Oversikt over HISURP Split Crane klimaanlegg

Kjølekapasitet: 4~24kW

Oppvarmingskapasitet: 3~10kW

Kjølemiddel: R134a, R142b, R227ea, R515B, R236fa

Strømforsyning: AC380/400/440-3PH-50Hz/60Hz

Arbeidsforhold for kjøling: omgivelsestemperatur: 45°C; innendørs DB/WB er 30/24°C

Kobberrør: nødvendig

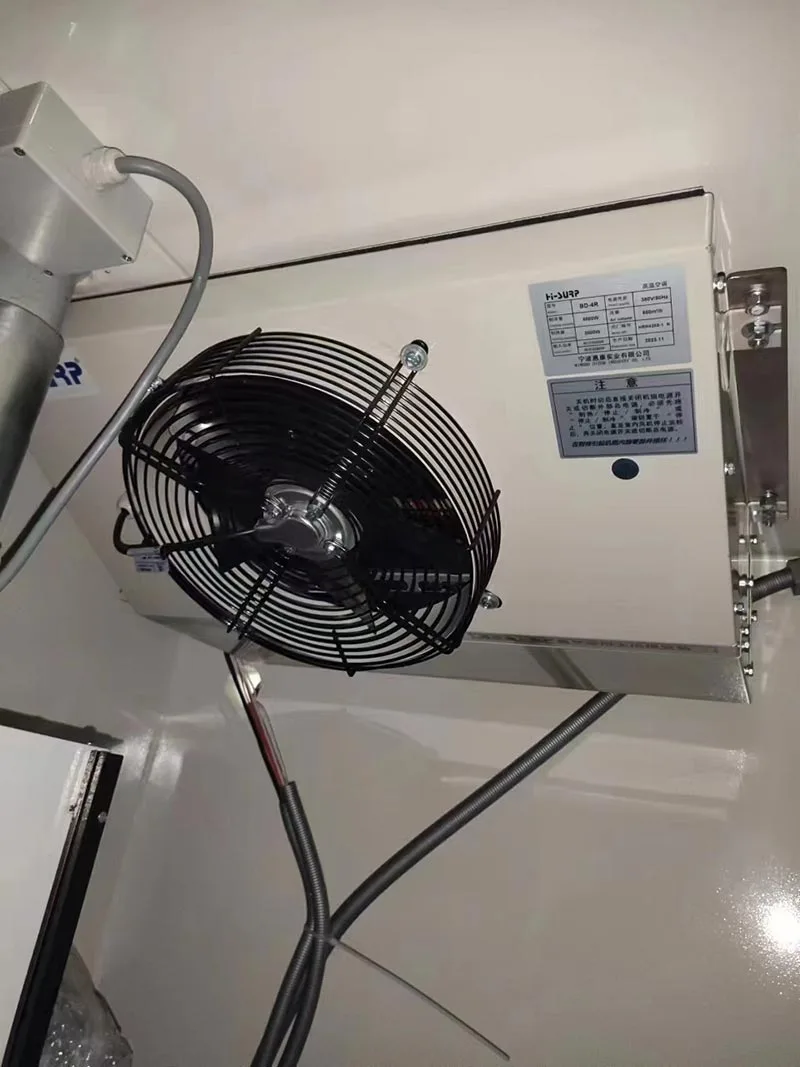

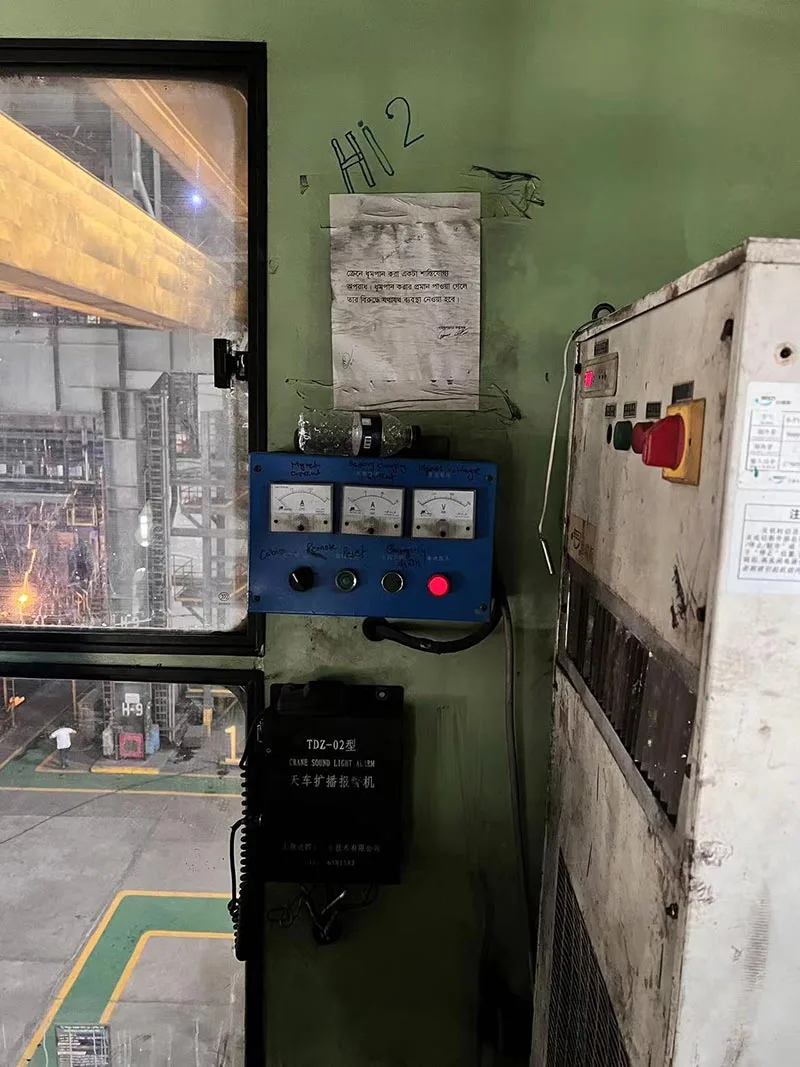

Hvordan installere HISURP Split Crane klimaanlegg?

A.  Bekreft om installasjonsposisjonen letter tilkobling av kobberrør og elektriske ledninger;

B.  Sørg for flathet, horisontalitet og tilstrekkelig styrke på fundamentet og koble utendørsenheten til monteringsføttene med 4-M12 bolter, muttere og fjærskiver;

C.  Inndørsenheten faller lett siden den er høy og tynn, så den må kobles sikkert til bakpanelet på førerhuset gjennom den integrerte monteringsplassen for enheten;

D.  Enheten bør ikke monteres et sted som er utsatt for vanndråper, ellers kan det forårsake elektrisk støt eller lekkasje.

E.  Kontroller at grensesnittene er lukket før installasjon av kjølemiddelrør og hold det bakre grensesnittet lukket under innsetting av rør og ingen støv eller vann inne i rørene.

F.  Innendørs- og utendørsenheter er koblet til avstengningsventiler med muffene til kjølemiddelkobberrør i den tilsvarende dimensjonen Φ1/2" for væskeledning og Φ3/4" for gassledning. Standard lengde er 5m. Dersom den må være forlenget, må bruker gi særskilt beskjed ved bestilling;

G.  Kobberrør må kobles ekstremt nøye til bend i tilfelle de blir klemt. Et rørbøyeapparat anbefales for denne operasjonen. Bøyeradiusen er (R) ≥70 mm. Bøyning bør ikke gjentas i tilfelle rør er sprukket eller ødelagt;

H.  Inndørs og utendørs skrueforbindelser på begge ender av rørene må være sikre og stramme (skrudd). Sveising må garantert ha flat sveisesøm og være fri for lekkasje;

I. 25 kg/cm² nitrogen injiseres i lavtrykks serviceventil og såpevann påføres jevnt på koblingene eller sveisesømmene til kobberrør for lekkasjedeteksjon. Hvis det ikke kommer nitrogen ut av lavtrykks serviceventilen, vil vakuumpumping startes. Hvis det oppdages lekkasje, må den elimineres etter frigjøring av nitrogen og deretter utføres lekkasjedeteksjon på nytt;

J.  Hvis ingen vannforseglingsbend er plassert inne i enheten, bør vannforseglingen av benden plasseres ved utløpet av innendørsenheten for jevnt å slippe ut kondensvann. Dreneringsrør må monteres på et sted lavere enn vannbeholderen til enheten;

K.  Alle ledninger og kabler må kobles til riktig og sikkert i henhold til skjemaet over ledninger som følger med enheten, og det er definitivt forbudt å få kabler ripet eller klemt ved å trykke på en linjeplate osv.

L.  Strømforsyningsledninger settes inn gjennom inngangen til strømforsyningen og kontrollledningen som vist på skissetegningen, og kobles deretter til terminalene "L1、L2、L3" og PE. Andre ledninger skal legges i samme retning som strømforsyningsledning, som beskrevet i koblingsskjemaet. Alle kablene må kles med metallslange når de passerer gjennom føringshull, og tett bundet med bånd.

M.  Kobberledere med passende diameter velges i henhold til følgende tabell over elektriske ledninger for klimaanlegg og koblet til i tråd med kretsskjemaet som følger med enheten.

Elektrisk ledning av klimaanlegg

N.  Etter at tilkoblingsrør, ledninger og dreneringsrør er installert, brukes bånd til å binde kobberrør, ledninger og dreneringsrør med en klaring på 200 mm-300 mm. Koblingsrørene må sikres å ha god varmeisolasjon, da høy temperatur på eksponerte kobberrør kan skade forbindelsesledninger og dreneringsrør.

O.  Det elektriske dekselet og luftinntaksgitteret til innendørsenheten må plasseres godt. Panelet på utendørsenheten er plassert tilbake. Enheten elektrifiseres og settes i test av kjøledrift (i 20-30min). Hvis det oppstår vibrasjoner, lekkasje eller unormale feil osv., må det løses umiddelbart. Dessuten må brukeren lære hvordan man bruker et klimaanlegg.

P.  Hvis enheten er utstyrt med fasefeil- og antifasebeskyttere, er det nødvendig å kontrollere om strømforsyningen er riktig tilkoblet i samsvar med relevante lokale forskrifter (f.eks. National Electrical Code). Spenningen bør ikke være mer enn ±15 % av merkespenningen;

Spørsmål.  Hvis der enheten er montert er utsatt for alvorlig stråling fra kilder med høy temperatur, må brukeren plassere ledeplater mellom kildene og enheten.

Tilpasning av HISURP Split Crane klimaanlegg

* Anti-korrosjon

Alternativer for korrosjonsbeskyttelse for varmeveksleren inkluderer: maling; elektroforese;  nano-elektroforese; kobberrør aluminiumsfinner. Bildet nedenfor viser et skjematisk diagram av elektroforese.

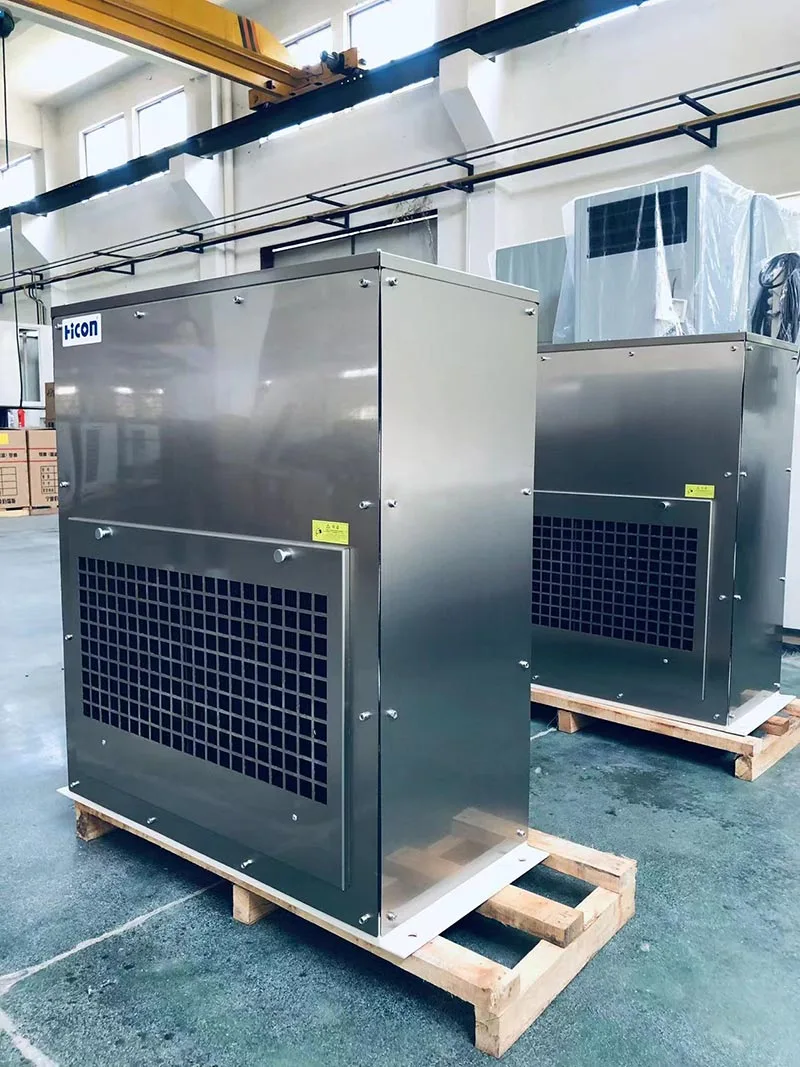

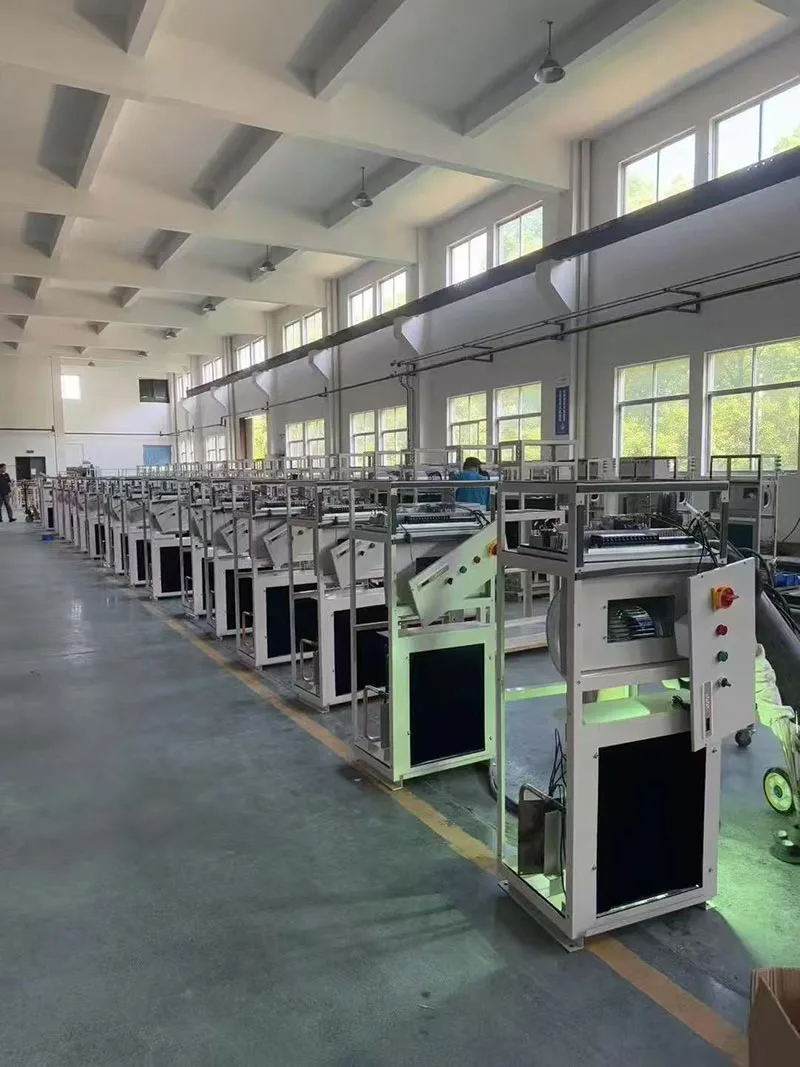

Alternativer for beskyttelse mot korrosjon av metallplater inkluderer: maling (standard C3); galvanisert ark elektroforese + maling; og rustfritt stål. Bildet nedenfor viser et skjematisk diagram av rustfritt stål.

*Eksplosjonssikker

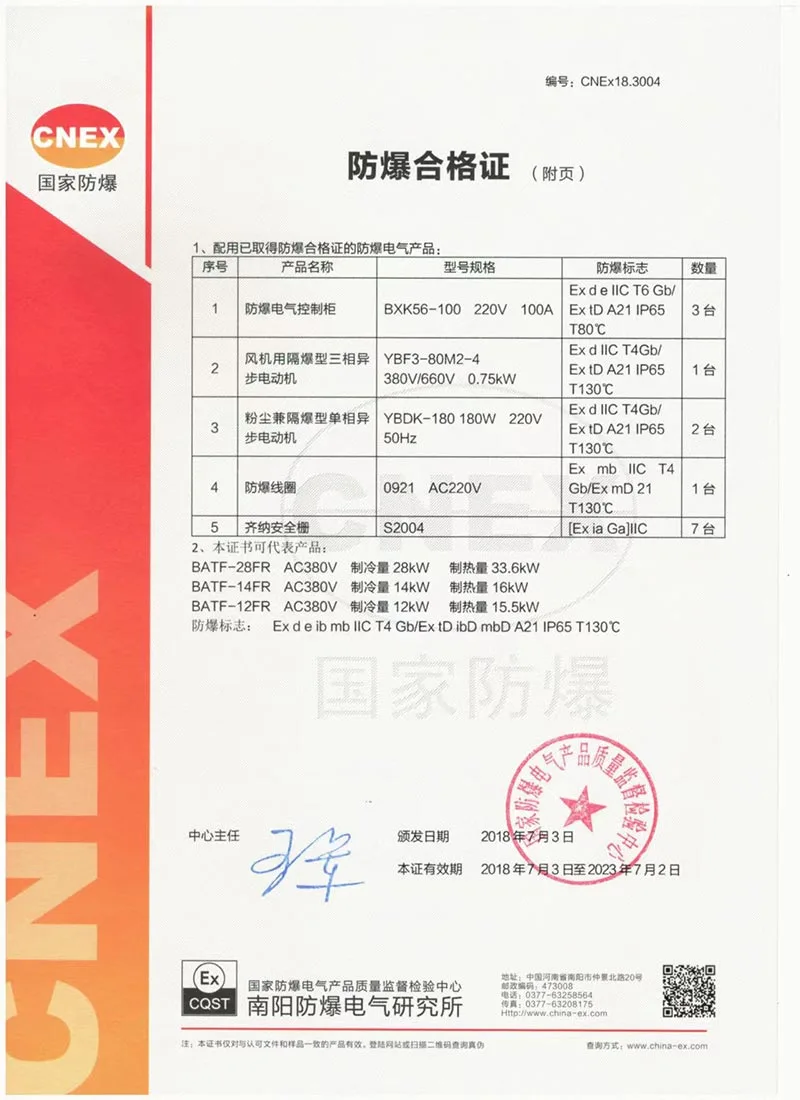

HISURP Split Crane Air Conditioners har CNEX-sertifikat.

BT4 er primært egnet for sone 2 farlige gassområder, med en maksimal overflatetemperatur som ikke overstiger 135°C (mer vanlig brukt).

CT4 er egnet for både sone 1 og sone 2 farlige gassområder, også med en maksimal overflatetemperatur som ikke overstiger 135°C.

Og HISURP kan begge.
