Høyeffektiv skapklimaanlegg for industrielle kjølesystemer

HISURP kabinettklimaanlegg for elektriske skap, CNC-skap, PLS-paneler og industrielle kontrollsystemer

Når kjøpere søker etter en pålitelig panelkjøler, stiller de vanligvis de samme praktiske spørsmålene: Hvordan holder jeg elektriske skap kjølige uten å få støv inn? Bør jeg velge en toppmontert eller veggmontert? Hvordan velge riktig kjølekapasitet?

HISURPgir klare svar med en produktlinje utviklet spesifikt for kjøling av elektriske kabinetter, ikke generell romklimaanlegg.

Produsert av Ningbo Hicon Industry, støttes HISURP av et selskap med industriell kjøleerfaring som dateres tilbake til 1972 og fokusert på industrielle klimaanlegg og kommersielle klimaanlegg siden 2003. Med en fabrikk på 150 000 m², 400+ ansatte, 123 patenter, som for eksempel CNAS-partnere i nasjonal testing, internasjonale testrom, CNAS og samarbeidspartnere i internasjonal testklasse, CNASB Toyota, COFCO, Novenco og Toray.

Et skapklimaanlegg kalles også ofte en panelkjøler, kabinettklimaanlegg eller elektrisk skapkjøleenhet. Hensikten er enkel, men kritisk: den fjerner varme fra forseglede elektriske skap samtidig som den holder utenfor støv, oljetåke, fuktig luft og etsende forurensninger unna sensitiv elektronikk. For PLSer, servodrev, vekselrettere, bryterkontroller, CNC-kontrollere, telekomutstyr og presisjonsinstrumenter er denne forskjellen ikke liten. Det påvirker oppetid, pålitelighet og levetid direkte.

Hvorfor trenger elektriske skap et dedikert skapklimaanlegg?

Tradisjonelle kjølemetoder som avtrekksvifter eller naturlig ventilasjon er ofte ikke lenger nok. Moderne elektriske skap inneholder kompakte elektroniske komponenter med høy tetthet som genererer betydelig varme. Samtidig kan fabrikkluft inneholde støv, fibre, oljedamp eller fuktighet. Hvis du bare ventilerer skapet med uteluft, kan du redusere varmen bare midlertidig mens du introduserer selve forurensningene som skader elektronikken.

Derfor fokuserer HISURP på kjøling + støvbeskyttelse + avfukting i én kompakt løsning.

Hvordan fungerer et HISURP-panelklimaanlegg?

HISURP bruker faseendringskjøleprinsippet. Kompressoren slipper høytemperatur, høytrykks kjølemediegass inn i kondensatoren, hvor den kjøles ned til flytende kjølemedium. Etter struping kommer kuldemediet inn i fordamperen og absorberer varme fra den varme luften inne i el-skapet. Kuldemediet fordamper deretter tilbake til gass og går tilbake til kompressoren, og gjentar syklusen kontinuerlig.

Kjernefordeler

1. Nøyaktig temperaturkontroll for stabil drift av kabinettet

Brukere kan stille inn arbeidstemperaturen inne i det elektriske skapet i henhold til faktiske bruksbehov. Standard temperaturjusteringsområde er +20°C til +38°C. Avhengig av modell og prosjektkrav, kan mekanisk kontroll eller mikrodatamaskinkontroll med LED-skjerm brukes.

2. Kjøling og avfukting i en enhet

Mange elektriske feil skyldes ikke bare varme, men av kombinasjonen av varme og fuktighet. HISURP-enheter gir avfuktende kjøling, bidrar til å opprettholde mer passende fuktighet og temperatur inne i skapet og reduserer risikoen for kondens og korrosjon.

3. Forseglet struktur hjelper til med å blokkere inntrenging av støv

Et riktig tilpasset veggmontert skapklimaanlegg eller toppmontert skapklimaanlegg fungerer med et forseglet elektrisk kabinett slik at inneluften forblir isolert fra verkstedstøv, fibre, oljetåke og luftbårne partikler.

4. Rask, jevn luftstrømsirkulasjon

Enheten bruker en ekstern rotor sentrifugalvifte av høy kvalitet med kompakt struktur, stor luftstrøm, høyt statisk trykk, lav vibrasjon og lav støy. Dette bidrar til å avkjøle kabinettet raskt og redusere hot spots rundt PLS-er, VFD-er, servostasjoner og strømmoduler.

5. Effektiv roterende kompressor

HISURP bruker en helt lukket rotasjonskompressor med høy energieffektivitet og lavt strømforbruk. Med vibrasjonsreduserende tiltak innebygd, går enheten jevnt og stille, noe som er verdifullt i presisjonskontrollmiljøer.

6. Høyeffektiv varmeveksler

Varmeveksleren bruker innvendig gjengede kobberrør med aluminiumsfinner, forbedrer varmeoverføringsytelsen og systemets EER samtidig som den støtter stabil langtidsdrift.

7. Standard primærfilter på kondensatorsiden

Et primærfilter på kondensatorsiden hjelper til med å forhindre at støv, olje og rusk kommer inn i og påvirker varmeveksleren eller viften, og forbedrer den generelle systemstabiliteten og forlenger levetiden.

8. Justerbar kaldluftsutløpsretning

Kaldluftutløpet er utstyrt med en deflektor slik at utløpsretningen kan justeres, noe som bidrar til å optimalisere luftstrømfordelingen og gjøre skaptemperaturen mer jevn.

9. Fleksibel installasjon og praktisk vedlikehold

Enheten er kompakt, lett, enkel å montere og praktisk å betjene. Etter installasjon og strømtilkobling kan den fungere uten komplisert igangkjøring i de fleste standardapplikasjoner.

Toppmontert eller veggmontert: hvilken bør du velge?

Dette er et av kjøperens viktigste spørsmål, og det påvirker installasjonseffektiviteten og luftstrømytelsen direkte.

Et veggmontert skapklimaanlegg er installert på sideveggen til det elektriske kabinettet. Det er det mest brukte formatet fordi det er lett tilgjengelig for vedlikehold og egnet for mange generelle kontrollskap.

Typiske kjølekapasiteter for veggmonterte modeller:

300W, 600W, 1000W, 1500W, 2000W, 2500W, 3500W, 4000W

Best for:

- CNC maskin styreskap

- automatisering linje styreskap

- teleutstyrsskap

- inverter og servokontrollskap

- ettermonteringsprosjekter med sidemonteringsplass

Dørmontert / semi-innebygd type

Dette er en sideinstallert versjon delvis innebygd i skapet for forbedret utseende eller plasskontroll.

Typiske kapasiteter:

600W, 1000W, 1500W, 2000W, 2500W

Best for:

- kompakte linjer hvor utvendig projeksjon må reduseres

- OEM-utstyr med renere integrert skapdesign

Toppmontert skap klimaanlegg

Et toppmontert skapklimaanlegg er installert på toppen av skapet og er spesielt nyttig når sideplassen er begrenset eller sidedørene må forbli klare.

Typiske kjølekapasiteter:

1000W, 1500W

Best for:

- smale installasjonsganger

- verktøymaskiner med begrenset sideklaring

- skap som krever lufttilførsel ovenfra og ned

Hvordan velge riktig skapklimaanlegg?

1. Varmebelastning inne i skapet

Beregn den totale varmen som frigjøres av stasjoner, PLS-er, strømforsyninger, transformatorer, releer og annen elektronikk. Underdimensjonering fører til dårlig kjøling; overdimensjonering kan øke kostnadene og øke risikoen for kondensering.

2. Skapdimensjoner og tetningstilstand

Et skapklimaanlegg fungerer best med et relativt forseglet kabinett. Luftlekkasje reduserer kjøleeffektiviteten og kan tillate fuktig eller støvete luft å komme inn.

3. Omgivelsestemperatur og forurensningsnivå

Hvis stedet er varmt, støvete, oljeaktig, fuktig eller etsende, er en forseglet kjøleløsning mye mer egnet enn vifteventilasjon.

4. Monteringsposisjon

Bestem tidlig om prosjektet ditt trenger en toppmontert eller veggmontert, basert på skapdesign og vedlikeholdstilgang.

5. Dreneringstilstand og kontrollkrav

Hvis det ikke er avløpsrør, vurder en modell med vanntank. Hvis prosjektet trenger mer presis visning og kontroll, be om mikrodatamaskinkontroll og LED-skjermalternativer.

Hvordan beregne kjølekapasiteten for et skap

1. Regn ut overflatearealet A = 2 × (lengde × høyde + bredde × høyde + lengde × bredde) for å bestemme skapets overflateareal.

2. Regn ut temperaturforskjellen ΔT = ekstern temperatur minus mål intern temperatur for å bestemme intern-ekstern temperaturforskjell.

3. Beregn varmeoverføringen gjennom boksveggen: Qs = 5,5 × A × ΔT, som gir varmeoverføringshastigheten.

4. Klimaanleggets kjølekapasitet Qo = 1,2 × (Qs + intern varmegenerering Qi), som bestemmer den nødvendige kjølekapasiteten.

Tekniske data for kabinett klimaanlegg oversikt

Hvorfor HISURP?

Vår produksjonsstyrke:

HISURP er en spesialisert industriklimaprodusent med:

- Industriell kjøleopplevelse som dateres tilbake til 1972

– Fokus på industrielle klimaanlegg og kommersielle klimaanlegg siden 2003

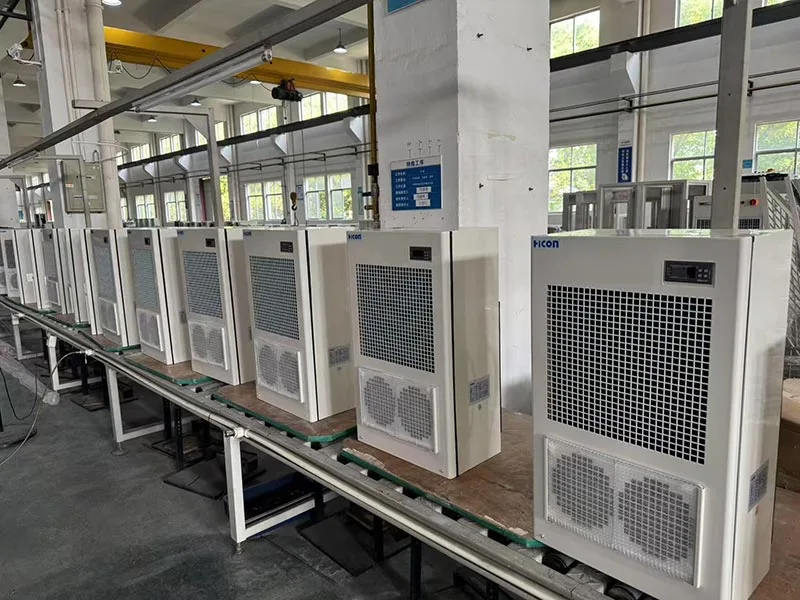

- 150 000 m² produksjonsverksted

- 400+ ansatte

- 123 patenter

- CNAS-laboratorier og testrom i nasjonal klasse

- Importerte produksjonsanlegg og modne kvalitetskontrollsystemer

- Sertifiseringer inkludert ISO9001, ISO14001, ISO45001, CE, UL, CB og mer

-rike eksporterfaringer, skapklimaanleggene eksporteres til: Saudi-Arabia, Hellas, Mexico, Qatar, Serbia, etc. for nå.

-Ikke-standard tilpasning for ulike scenarier: Trefase 460V og DC 48V strømforsyningsmodeller har blitt eksportert i bulk til Hellas og Saudi-Arabia, tilpasset ulike nettspesifikasjoner for å møte regionale krav.

Rustfritt stålhus, høytemperatur 60°C omgivelsestemperaturmodeller spesielt utviklet for solcelle-omformerskap i Midtøsten; modeller med RS485-grensesnitt støtter Modbus fjernlesing av temperatur, strøm og feilkoder, noe som muliggjør integrering i sentraliserte overvåkingssystemer via vertsdatamaskiner.

Teknisk samarbeid med japanske spesialister

Skapkjølelinjen er utviklet i samarbeid med japanske selskaper inkludert KOUWAKOUGYO og Apiste. Dette tilfører verdi for kjøpere som bryr seg om stabil designlogikk, dokumentert kjøleopplevelse og produktmodenhet.

Tilpasningsmulighet

HISURP kan støtte:

- tilpassede parametere

- ulike krav til utseende og farge

- miljøvennlige kuldemediealternativer

- løsninger med fast frekvens eller variabel frekvens, der det er aktuelt

- OEM og prosjektbasert tilpasning

Dette er spesielt nyttig for maskinbyggere, kontrollskapprodusenter og utenlandske distributører.

Typiske bruksnæringer

HISURP-panel-klimaanleggsprodukter passer for et bredt spekter av sektorer:

- CNC maskinverktøy

- plastmaskineri

- telekommunikasjon

- matmaskineri

- tekstilutstyr

- trebearbeidingsmaskiner

- metallurgi

- produksjonslinjer for tobakk

- VFD styreskap

- PLS-skap

- servokontrollsystemer

- koblingsskap og instrumentskap

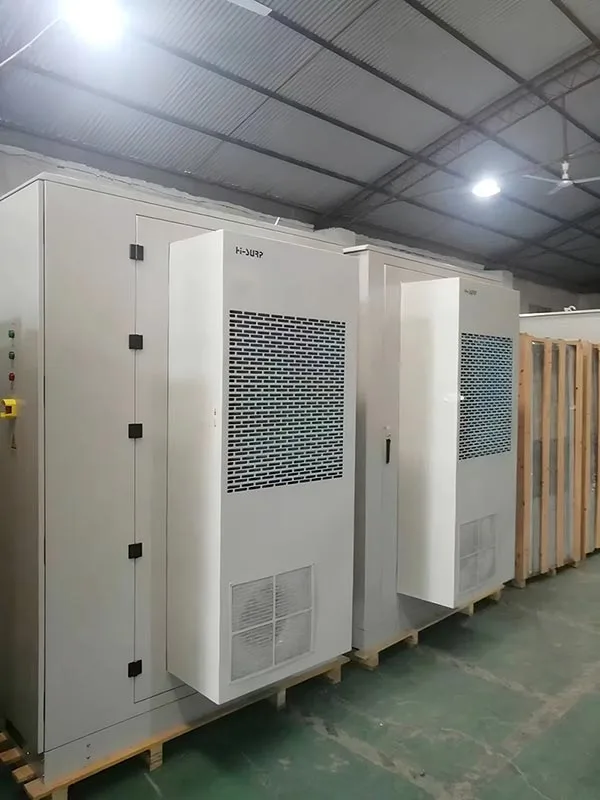

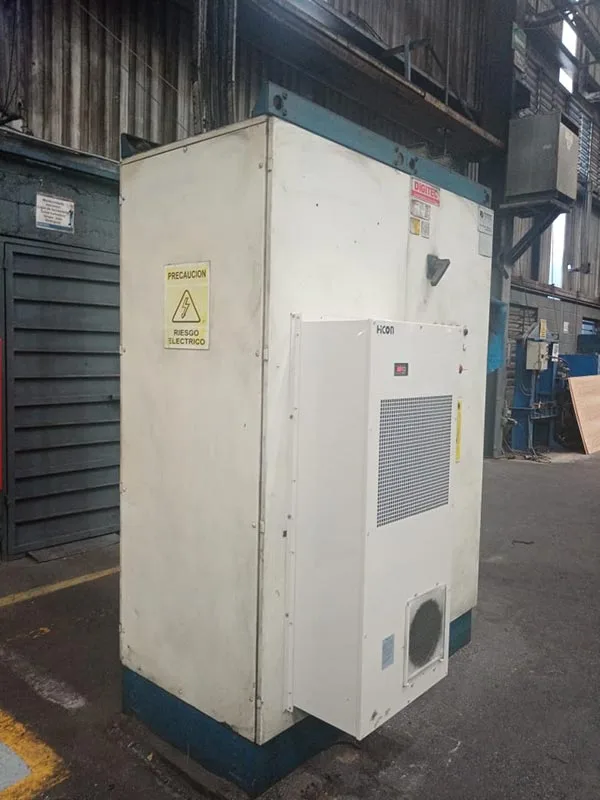

Installasjonsscene
